Led Thanh Nhôm

  • Đăng ngày 25-03-2021 05:06:17 AM
  • Lượt xem: 118

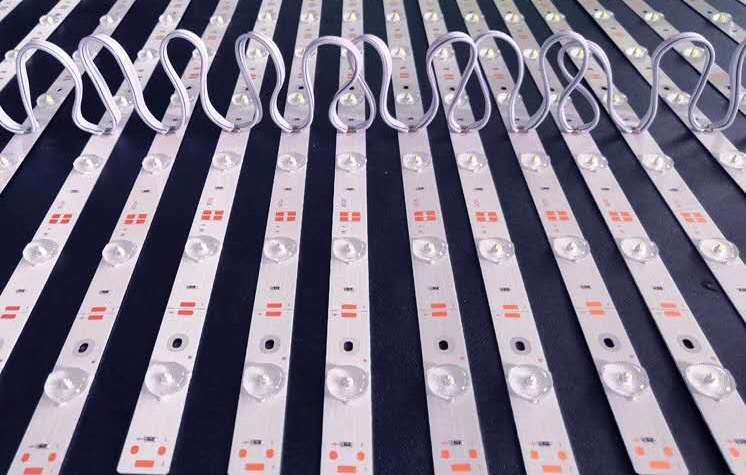

Led Thanh Nhôm

Led thanh nhôm thành phần chính là PCB nhôm, có dạng thanh dài, thể rắn, chủ yếu được ứng dụng vào lĩnh vực đèn led chiếu sáng

– Bề mặt led thanh nhôm là nơi các bóng led được gắn trên mạch điện, mạch điện này được thiết kế trên bảng mạch in nhôm (PCB nhôm), các loại bóng led có thể là SMD, có thể là công suất lớn 1w, 3w. Tùy theo nhu cầu sử dụng, tùy theo công suất mà có thể lựa chọn các led thanh nhôm có quy cách khác nhau. Led thanh nhôm được chia thành 2 loại

– Loại công suất thấp:Led thanh nhôm 5050, led thanh nhôm 5630, led thanh nhôm 5730, led thanh nhôm 7020, led thanh nhôm 3528, led thanh nhôm 2835..

– Đặc điểm: Trên mạch điện của led thanh nhôm thường sử dụng các bóng led công nghệ SMD cùng với các điện trở hạn dòng, có thể dùng trực tiếp với nguồn áp 12VDC, 24VDC, ngoài ra có thể phối hợp với các thiết bị điều khiển ngoại vi khác như dimmer touch, dimmer remote.v.v..

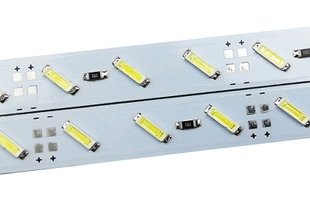

led smd 7020


Cấu tạo led thanh nhôm

– Lớp mạch: (Đa phần sử dụng đồng lá đã điện giải)thông qua khắc axit để hình thành nên mạch điện, nơi mà các linh kiện được hàn và nối với nhau, so với mạch in truyền thống FR-4, cùng độ dày, cùng độ rộng mạch thì lớp mạch của led thanh nhôm có khả năng chịu tải dòng điện cao hơn.


– Lớp cách điện: được làm từ chất liệu có nhiệt trở thấp, đồng thời có khả năng tản nhiệt và cách điện, độ dày từ 0.003-0.006inch (Anh), đây chính là lớp có kỹ thuật cốt lõi nhất của PCB nhôm, chủ yếu là chức năng bám dính, cách điện và tản nhiệt, lớp cách điện là thành phần công suất gây trở ngại lớn nhất  cho việc tản nhiệt của PCB nhôm, nhiệt lượng ở lớp cách điện có khả năng truyền nhiệt càng tốt thì đối với sự phân tán nhiệt được sinh ra khi các linh kiện vận hành càng có lợi, nghĩa là với việc giảm nhiệt độ khi linh kiện vận hành càng có ích, từ đó giúp nâng cao công suất tải của module, làm giảm thể tích(tiết kiệm không gian), kéo dài tuổi thọ, nâng cao công suất ngõ ra..v.v..

– Lớp kim loại: lớp kim loại cách điện dùng chất liệu nào thì còn phụ thuộc vào hệ số tản nhiệt của kim loại đó, ngoài ra còn xét tới các điều kiện khác như: khả năng tản nhiệt, cường độ, độ cứng, trọng lượng, dạng bề mặt và chi phí.v.v…

Nguyên lý hoạt động của led thanh nhôm

Linh kiện(bóng led) công suất được gắn(hàn)trên lớp mạch điện, khi linh kiện hoạt động, nhiệt lượng sinh ra sẽ thông qua lớp cách điện dẫn ra lớp kim loại(nhôm), sau đó lớp kim loai này sẽ đem nhiệt lượng truyền ra ngoài, hoàn thành quá trình thực hiện tản nhiệt cho linh kiện. So với các loại mạch in làm bằng chất liệu khác, PCB nhôm đủ khả năng làm giảm giá trị nhiệt trở đến mức thấp nhất, giúp cho PCB nhôm có tính năng tản nhiệt cực tốt, ngoài ra led thanh nhôm còn có các ưu điểm sau:

– Đáp ứng yêu cầu về tiêu chuẩn RoHs

– Thích hợp với công nghệ SMT(Surface mount technology)

– Rất hữu ích trong việc giải quyết vấn đề phân tán nhiệt lượng khi thiết kế mạch điện, từ đây giúp cho các module hạn chế quá tải nhiệt, kéo dài tuổi thọ sử dụng, nâng cao mật độ công suất và độ tin cậy

– Giúp làm giảm các linh kiện đi kèm như phần tản nhiệt và các phần cứng khác, tiết kiệm không gian, làm giảm được các chi phí về linh kiện




– Lớp cách điện: được làm từ chất liệu có nhiệt trở thấp, đồng thời có khả năng tản nhiệt và cách điện, độ dày từ 0.003-0.006inch (Anh), đây chính là lớp có kỹ thuật cốt lõi nhất của PCB nhôm, chủ yếu là chức năng bám dính, cách điện và tản nhiệt, lớp cách điện là thành phần công suất gây trở ngại lớn nhất  cho việc tản nhiệt của PCB nhôm, nhiệt lượng ở lớp cách điện có khả năng truyền nhiệt càng tốt thì đối với sự phân tán nhiệt được sinh ra khi các linh kiện vận hành càng có lợi, nghĩa là với việc giảm nhiệt độ khi linh kiện vận hành càng có ích, từ đó giúp nâng cao công suất tải của module, làm giảm thể tích(tiết kiệm không gian), kéo dài tuổi thọ, nâng cao công suất ngõ ra..v.v..

– Lớp kim loại: lớp kim loại cách điện dùng chất liệu nào thì còn phụ thuộc vào hệ số tản nhiệt của kim loại đó, ngoài ra còn xét tới các điều kiện khác như: khả năng tản nhiệt, cường độ, độ cứng, trọng lượng, dạng bề mặt và chi phí.v.v…

Nguyên lý hoạt động của led thanh nhôm

Linh kiện(bóng led) công suất được gắn(hàn)trên lớp mạch điện, khi linh kiện hoạt động, nhiệt lượng sinh ra sẽ thông qua lớp cách điện dẫn ra lớp kim loại(nhôm), sau đó lớp kim loai này sẽ đem nhiệt lượng truyền ra ngoài, hoàn thành quá trình thực hiện tản nhiệt cho linh kiện. So với các loại mạch in làm bằng chất liệu khác, PCB nhôm đủ khả năng làm giảm giá trị nhiệt trở đến mức thấp nhất, giúp cho PCB nhôm có tính năng tản nhiệt cực tốt, ngoài ra led thanh nhôm còn có các ưu điểm sau:

– Đáp ứng yêu cầu về tiêu chuẩn RoHs

– Thích hợp với công nghệ SMT(Surface mount technology)

– Rất hữu ích trong việc giải quyết vấn đề phân tán nhiệt lượng khi thiết kế mạch điện, từ đây giúp cho các module hạn chế quá tải nhiệt, kéo dài tuổi thọ sử dụng, nâng cao mật độ công suất và độ tin cậy

– Giúp làm giảm các linh kiện đi kèm như phần tản nhiệt và các phần cứng khác, tiết kiệm không gian, làm giảm được các chi phí về linh kiện

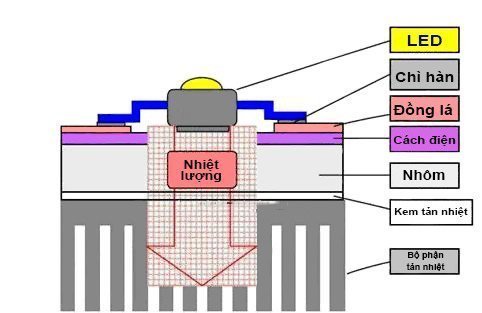

so do tan nhiet cua led pcb nhom
